UniGripper Basic to seria chwytaków piankowych z akcentem położonym na ekonomiczność i prostotę.
Chwytaki UniGripper Basic przeznaczone są przede wszystkim do przenoszenia materiałów o niskiej porowatości i dużym pokryciu chwytaka przez produkt.
UniGripper Basic bazuje na 120 milimetrowym profilu zawierającym zawory ograniczające przepływ. Mata ssąca przyklejana jest bezpośrednio do profilu. Na górze profilu można zamontować generatory próżniowe w różne opcjach.

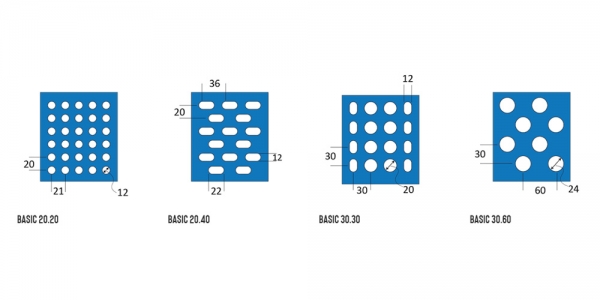

UniGripper Basic jest dostępny w dwóch różnych konfiguracjach zaworów. Każdy rozstaw zaworów jest powiązany z dwoma standardowymi konstrukcjami mat ssących.
Każda jednostka UniGripper Basic niezależnie od długości posiada jedno lub więcej przyłączy pompy próżniowej. Pompy próżniowe mogą być montowane zarówno bezpośrednio na chwytaku, jak i poprzez przyłącza węży. Przyłącza węży używane są do podłączenia zewnętrznej pompy próżniowej.
Wszystkie długości chwytaków serii Basic mają takie same wymiary boczne i wysokości jak na rysunku powyżej.
| Dane techniczne | 120/400/20.20/20 | 120/400/20.40/20 | 120/400/30.30/20 | 120/400/30.60/20 |
|---|---|---|---|---|
| Długość (mm) | 416 | 416 | 416 | 416 |
| Szerokość (mm) | 121.5 | 121.5 | 121.5 | 121.5 |
| Wysokość z eżektorami (mm) | 77 | 77 | 77 | 77 |
| Wysokość z przyłączem węża (mm) | 99 | 99 | 99 | 99 |
| Waga z eżektorami (kg) | 2.3 | 2.3 | 2.3 | 2.3 |
| Waga z przyłączem węża (kg) | 1.9 | 1.9 | 1.9 | 1.9 |
| Liczba zaworów | 95 | 48 | 52 | 26 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | ||||
| @200mBar | 214 | 223 | 271 | 235 |
| @400mBar | 429 | 447 | 543 | 470 |
| @600mBar | 644 | 671 | 815 | 705 |
| @800mBar | 859 | 894 | 1087 | 940 |
| Liczba eżektorów w chwytaku | 1 | 1 | 1 | 1 |
| Zużycie powietrza (Nl/min przy 6 barach) | 315 | 210 | 210 | 105 |
| Pliki STEP 3D | ||||
| Z przyłączem węża (H1) |  |
|
|
|
| Z eżektorem (EB) | |
|
|
|
| Zamówieniowe numery artykułów | 120/400/20.20/20 | 120/400/20.40/20 | 120/400/30.30/20 | 120/400/30.60/20 |
| -H1 | 310 400 015 | 310 400 016 | 310 400 017 | 310 400 018 |
| -H2 | 310 400 210 | 310 400 211 | 310 400 212 | 310 400 213 |
| -EB | 310 400 010 | 310 400 011 | 310 400 012 | 310 400 013 |
| Numery artykułów części zamiennych | 120/400/20.20/20 | 120/400/20.40/20 | 120/400/30.30/20 | 120/400/30.60/20 |
| Pianka / mata ssąca | 330 400 210 | 330 400 220 | 330 400 310 | 330 400 320 |
| Dane techniczne | 120/600/20.20/20 | 120/600/20.40/20 | 120/600/30.30/20 | 120/600/30.60/20 |
|---|---|---|---|---|
| Długość (mm) | 606 | 606 | 606 | 606 |
| Szerokość (mm) | 121.5 | 121.5 | 121.5 | 121.5 |
| Wysokość z eżektorami (mm) | 77 | 77 | 77 | 77 |
| Wysokość z przyłączem węża (mm) | 99 | 99 | 99 | 99 |
| Waga z eżektorami (kg) | 3.2 | 3.2 | 3.2 | 3.2 |
| Waga z przyłączem węża (kg) | 2.8 | 2.8 | 2.8 | 2.8 |
| Liczba zaworów | 145 | 73 | 76 | 38 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | ||||
| @200mBar | 327 | 340 | 397 | 343 |
| @400mBar | 655 | 680 | 795 | 687 |
| @600mBar | 983 | 1020 | 1192 | 1031 |
| @800mBar | 1311 | 1360 | 1590 | 1375 |
| Liczba eżektorów w chwytaku | 1 | 1 | 1 | 1 |
| Zużycie powietrza (Nl/min przy 6 barach) | 420 | 210 | 210 | 105 |
| Pliki STEP 3D | ||||
| Z przyłączem węża (H1) | |
|
|
|
| Z eżektorem (EB) | |
|
|
|
| Zamówieniowe numery artykułów | 120/600/20.20/20 | 120/600/20.40/20 | 120/600/30.30/20 | 120/600/30.60/20 |
| -H1 | 310 600 015 | 310 600 016 | 310 600 017 | 310 600 018 |
| -H2 | 310 600 210 | 310 600 211 | 310 600 212 | 310 600 213 |
| -EB | 310 600 010 | 310 600 011 | 310 600 012 | 310 600 013 |
| Numery artykułów części zamiennych | 120/600/20.20/20 | 120/600/20.40/20 | 120/600/30.30/20 | 120/600/30.60/20 |
| Pianka / mata ssąca | 330 600 210 | 330 600 220 | 330 600 310 | 330 600 320 |
| Dane techniczne | 120/850/30.30/20 | 20/850/30.60/20 |
|---|---|---|
| Długość (mm) | 868 | 868 |
| Szerokość (mm) | 121.5 | 121.5 |
| Wysokość z eżektorami (mm) | 77 | 77 |
| Wysokość z przyłączem węża (mm) | 99 | 99 |
| Waga z eżektorami (kg) | 4.2 | 4.2 |
| Waga z przyłączem węża (kg) | 3.8 | 3.8 |
| Liczba zaworów | 112 | 56 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | ||
| @200mBar | 585 | 506 |
| @400mBar | 1171 | 1013 |
| @600mBar | 1757 | 1520 |
| @800mBar | 2343 | 2026 |
| Liczba eżektorów w chwytaku | 1 | 1 |
| Zużycie powietrza (Nl/min przy 6 barach) | 210 | 105 |
| Pliki STEP 3D | ||
| Z przyłączem węża (H1) | |
|
| Z eżektorem (EB) | |
|
| Zamówieniowe numery artykułów | 120/850/30.30/20 | 20/850/30.60/20 |
| -H1 | 310 800 017 | 310 800 018 |
| -H2 | 310 800 212 | 310 800 213 |
| -EB | 310 800 012 | 310 800 013 |
| Numery artykułów części zamiennych | 120/850/30.30/20 | 20/850/30.60/20 |
| Pianka / mata ssąca | 330 800 310 | 330 800 320 |
| Dane techniczne | 120/1000/30.30/20 | 20/1000/30.60/20 |
|---|---|---|
| Długość (mm) | 1016 | 1016 |
| Szerokość (mm) | 121.5 | 121.5 |
| Wysokość z eżektorami (mm) | 77 | 77 |
| Wysokość z przyłączem węża (mm) | 99 | 99 |
| Waga z eżektorami (kg) | 4.8 | 4.8 |
| Waga z przyłączem węża (kg) | 4.4 | 4.4 |
| Liczba zaworów | 132 | 66 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | ||
| @200mBar | 690 | 597 |
| @400mBar | 1380 | 1194 |
| @600mBar | 2071 | 1791 |
| @800mBar | 2761 | 2388 |
| Liczba eżektorów w chwytaku | 1 | 1 |
| Zużycie powietrza (Nl/min przy 6 barach) | 420 | 210 |
| Pliki STEP 3D | ||
| Z przyłączem węża (H1) | |
|
| Z eżektorem (EB) | |
|
| Zamówieniowe numery artykułów | 120/1000/30.30/20 | 20/1000/30.60/20 |
| -H1 | 311 000 017 | 311 000 018 |
| -H2 | 311 000 212 | 311 000 213 |
| -EB | 311 000 012 | 311 000 013 |
| Numery artykułów części zamiennych | 120/1000/30.30/20 | 20/1000/30.60/20 |
| Pianka / mata ssąca | 331 000 310 | 331 000 320 |
| Dane techniczne | 120/1250/20.20/20 | 120/1250/20.40/20 | 120/1250/30.30/20 | 20/1250/30.60/20 |
|---|---|---|---|---|
| Długość (mm) | 1256 | 1256 | 1256 | 1256 |
| Szerokość (mm) | 121.5 | 121.5 | 121.5 | 121.5 |
| Wysokość z eżektorami (mm) | 77 | 77 | 77 | 77 |
| Wysokość z przyłączem węża (mm) | 99 | 99 | 99 | 99 |
| Waga z eżektorami (kg) | 5.9 | 5.5 | 5.5 | 5.5 |
| Waga z przyłączem węża (kg) | 5.1 | 5.1 | 5.1 | 5.1 |
| Liczba zaworów | 305 | 153 | 164 | 82 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | ||||
| @200mBar | 689 | 713 | 857 | 741 |
| @400mBar | 1379 | 1426 | 1715 | 1483 |
| @600mBar | 2069 | 2139 | 2573 | 2225 |
| @800mBar | 2759 | 2285 | 3431 | 2967 |
| Liczba eżektorów w chwytaku | 2 | 1 | 1 | 1 |
| Zużycie powietrza (Nl/min przy 6 barach) | 840 | 420 | 420 | 210 |
| Pliki STEP 3D | ||||
| Z przyłączem węża (H1) | |
|
|
|
| Z eżektorem (EB) | |
|
|
|
| Zamówieniowe numery artykułów | 120/1250/20.20/20 | 120/1250/20.40/20 | 120/1250/30.30/20 | 20/1250/30.60/20 |
| -H1 | 311 250 015 | 311 250 016 | 311 250 017 | 311 250 018 |
| -H2 | 311 250 210 | 311 250 211 | 311 250 212 | 311 250 213 |
| -EB | 311 250 010 | 311 250 011 | 311 250 012 | 311 250 013 |
| Numery artykułów części zamiennych | 120/1250/20.20/20 | 120/1250/20.40/20 | 120/1250/30.30/20 | 20/1250/30.60/20 |
| Pianka / mata ssąca | 331 250 210 | 331 250 220 | 331 250 310 | 331 250 320 |
| Dane techniczne | 120/1400/30.30/20 | 20/1400/30.60/20 |
|---|---|---|
| Długość (mm) | 1406 | 1406 |
| Szerokość (mm) | 121.5 | 121.5 |
| Wysokość z eżektorami (mm) | 77 | 77 |
| Wysokość z przyłączem węża (mm) | 99 | 99 |
| Waga z eżektorami (kg) | 6.7 | 6.3 |
| Waga z przyłączem węża (kg) | 5.9 | 5.9 |
| Liczba zaworów | 184 | 92 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | ||
| @200mBar | 962 | 832 |
| @400mBar | 1924 | 1664 |
| @600mBar | 2887 | 2497 |
| @800mBar | 3849 | 3329 |
| Liczba eżektorów w chwytaku | 2 | 1 |
| Zużycie powietrza (Nl/min przy 6 barach) | 525 | 315 |
| Pliki STEP 3D | ||
| Z przyłączem węża (H1) | |
|
| Z eżektorem (EB) | |
|
| Zamówieniowe numery artykułów | 120/1400/30.30/20 | 20/1400/30.60/20 |
| -H1 | 311 400 017 | 311 400 018 |
| -H2 | 311 400 212 | 311 400 213 |
| -EB | 311 400 012 | 311 400 013 |
| Numery artykułów części zamiennych | 120/1400/30.30/20 | 20/1400/30.60/20 |
| Pianka / mata ssąca | 331 400 310 | 331 400 320 |
