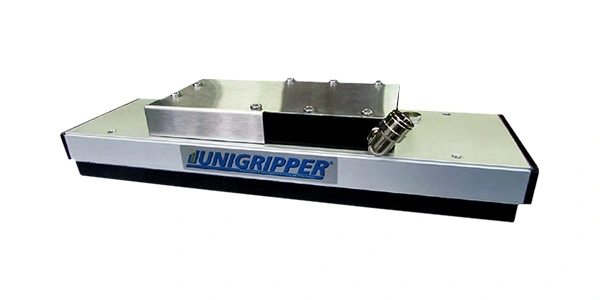

Chwytaki UniGripper Basic przeznaczone są przede wszystkim do przenoszenia materiałów o niskiej porowatości i dużym pokryciu chwytaka przez produkt.

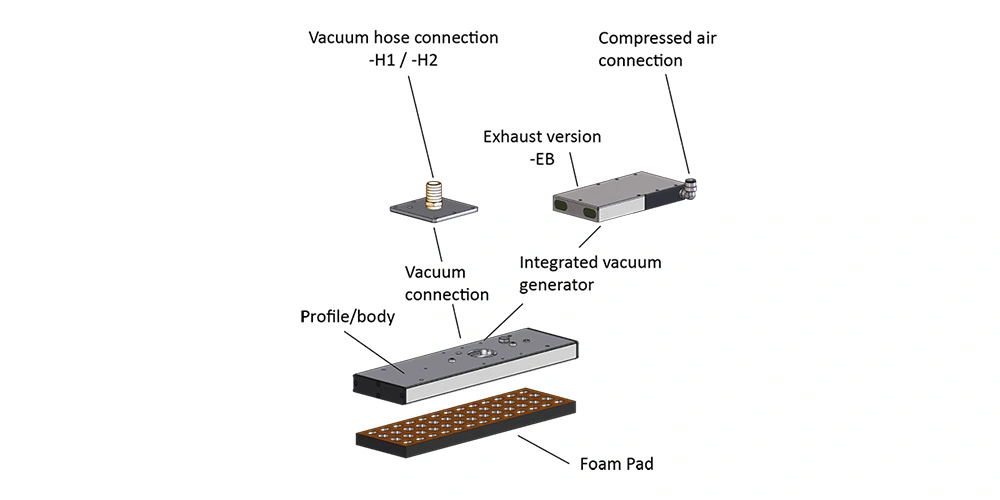

Konstrukcja korpusu
UniGripper Basic bazuje na 120 milimetrowym profilu zawierającym zawory ograniczające przepływ. Mata ssąca przyklejana jest bezpośrednio do profilu. Na górze profilu można zamontować generatory próżniowe w różne opcjach.

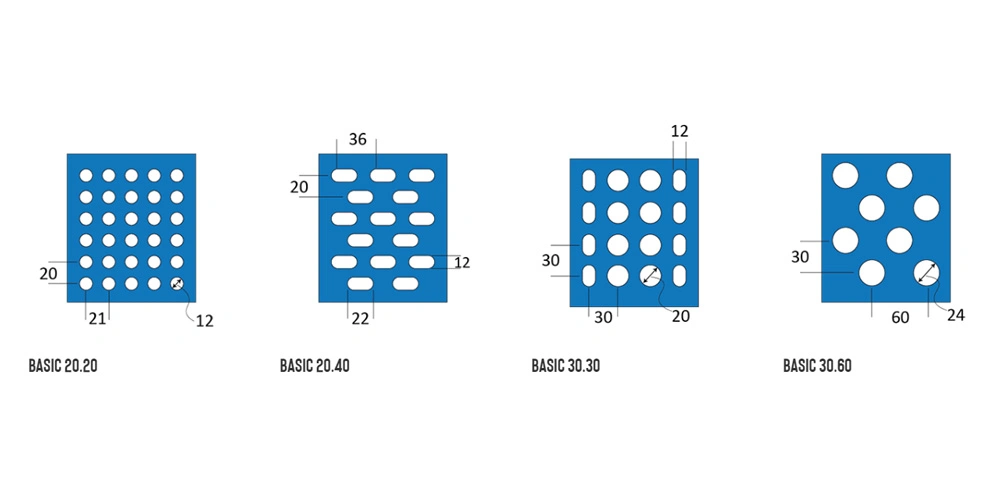

Konfiguracje zaworów
UniGripper Basic jest dostępny w dwóch różnych konfiguracjach zaworów. Każdy rozstaw zaworów jest powiązany z dwoma standardowymi konstrukcjami mat ssących.

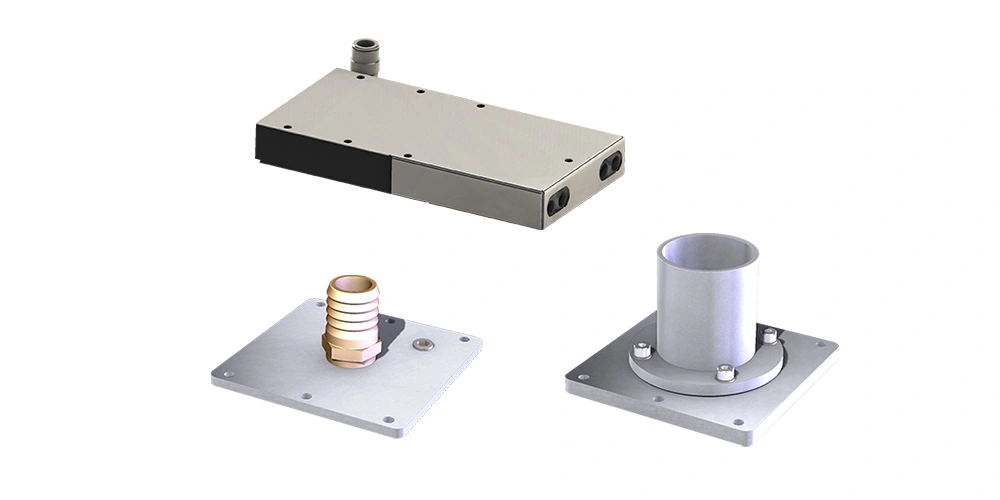

Generowanie podciśnienia
Każda jednostka UniGripper Basic niezależnie od długości posiada jedno lub więcej przyłączy pompy próżniowej. Pompy próżniowe mogą być montowane zarówno bezpośrednio na chwytaku, jak i poprzez przyłącza węży. Przyłącza węży używane są do podłączenia zewnętrznej pompy próżniowej.

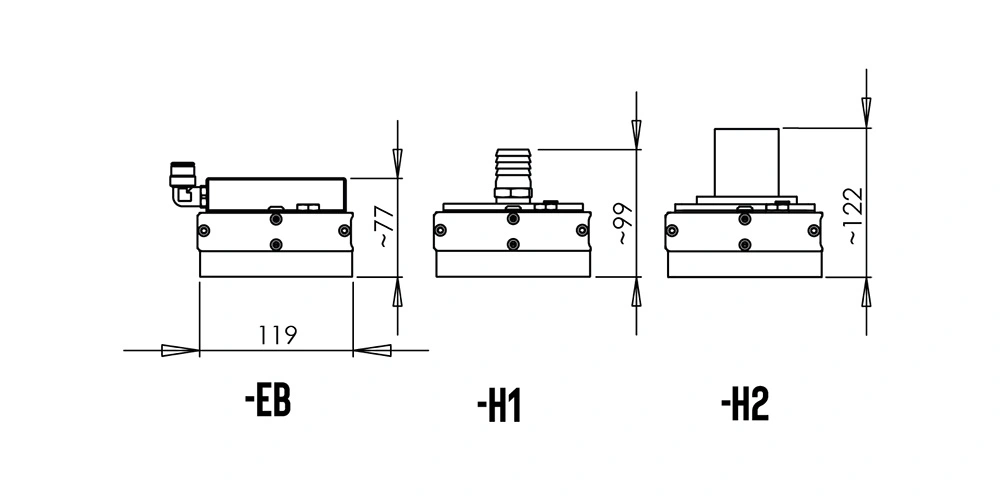

Wysokość i wymiary boczne
Wszystkie długości chwytaków serii Basic mają takie same wymiary boczne i wysokości jak na rysunku powyżej.
|

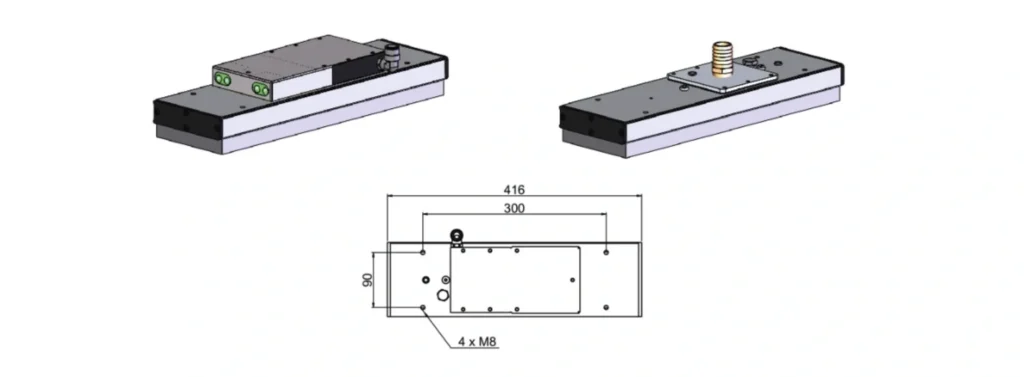

Dane techniczne |
120/400/20.20/20 |
120/400/20.40/20 |
120/400/30.30/20 |
120/400/30.60/20 |
|
Długość (mm) |
416 |
416 |
416 |
416 |
|
Szerokość (mm) |
121.5 |
121.5 |
121.5 |
121.5 |
|
Wysokość z eżektorami (mm) |
77 |
77 |
77 |
77 |
|
Wysokość z przyłączem węża (mm) |
99 |
99 |
99 |
99 |
|
Waga z eżektorami (kg) |
2.3 |
2.3 |
2.3 |
2.3 |
|
Waga z przyłączem węża (kg) |
1.9 |
1.9 |
1.9 |
1.9 |
|
Liczba zaworów |
95 |
48 |
52 |
26 |
|
Teoretyczna siła podnoszenia (N), cały chwytak zakryty |
||||
|
@200mBar |
214 |
223 |
271 |
235 |
|
@400mBar |
429 |
447 |
543 |
470 |
|
@600mBar |
644 |
671 |
815 |
705 |
|
@800mBar |
859 |
894 |
1087 |
940 |
|
Liczba eżektorów w chwytaku |
1 |
1 |
1 |
1 |
|
Zużycie powietrza (Nl/min przy 6 barach) |
315 |
210 |
210 |
105 |
|
Pliki STEP 3D |
||||
|
Z przyłączem węża (H1) |
||||
|
Z eżektorem (ER) |
||||
|
Zamówieniowe numery artykułów |
120/400/20.20/20 |
120/400/20.40/20 |
120/400/30.30/20 |
120/400/30.60/20 |
|
-H1 |
310 400 015 |
310 400 016 |
310 400 017 |
310 400 018 |
|
-H2 |
310 400 210 |
310 400 211 |
310 400 212 |
310 400 213 |
|
-EB |
310 400 010 |
310 400 011 |
310 400 012 |
310 400 013 |
|
Numery artykułów części zamiennych |
120/400/20.20/20 |
120/400/20.40/20 |
120/400/30.30/20 |
120/400/30.60/20 |
|
Pianka / mata ssąca |
330 400 210 |
330 400 220 |
330 400 310 |
330 400 320 |
|

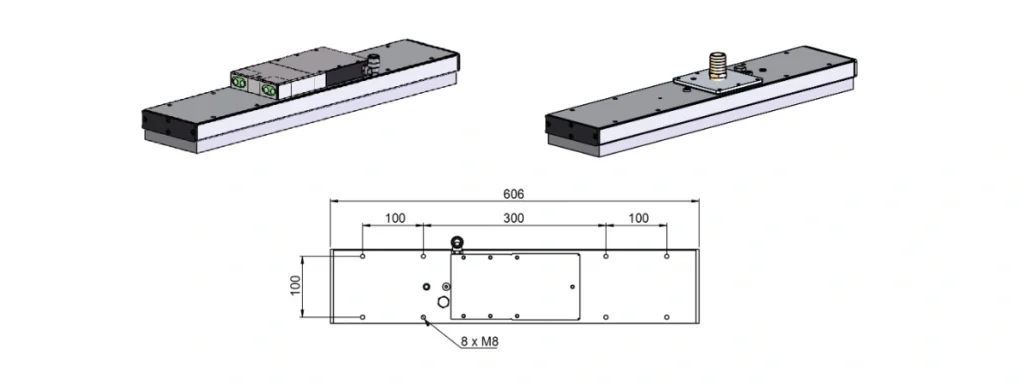

Dane techniczne |
120/600/20.20/20 |
120/600/20.40/20 |
120/600/30.30/20 |
120/600/30.60/20 |
|
Długość (mm) |
606 |
606 |
606 |
606 |
|
Szerokość (mm) |
121.5 |
121.5 |
121.5 |
121.5 |
|
Wysokość z eżektorami (mm) |
77 |
77 |
77 |
77 |
|
Wysokość z przyłączem węża (mm) |
99 |
99 |
99 |
99 |
|
Waga z eżektorami (kg) |
3.2 |
3.2 |
3.2 |
3.2 |
|
Waga z przyłączem węża (kg) |
2.8 |
2.8 |
2.8 |
2.8 |
|
Liczba zaworów |
145 |
73 |
76 |
38 |
|
Teoretyczna siła podnoszenia (N), cały chwytak zakryty |
||||
|
@200mBar |
327 |
340 |
397 |
343 |
|
@400mBar |
655 |
680 |
795 |
687 |
|
@600mBar |
983 |
1020 |
1192 |
1031 |
|
@800mBar |
1311 |
1360 |
1590 |
1375 |
|
Liczba eżektorów w chwytaku |
1 |
1 |
1 |
1 |
|
Zużycie powietrza (Nl/min przy 6 barach) |
420 |
210 |
210 |
105 |
|
Pliki STEP 3D |
||||
|
Z przyłączem węża (H1) |
||||
|
Z eżektorem (EB) |
||||
|
Zamówieniowe numery artykułów |
120/600/20.20/20 |
120/600/20.40/20 |
120/600/30.30/20 |
120/600/30.60/20 |
|
-H1 |
310 600 015 |
310 600 016 |
310 600 017 |
310 600 018 |
|
-H2 |
310 600 210 |
310 600 211 |
310 600 212 |
310 600 213 |
|
-EB |
310 600 010 |
310 600 011 |
310 600 012 |
310 600 013 |
|
Numery artykułów części zamiennych |
120/600/20.20/20 |
120/600/20.40/20 |
120/600/30.30/20 |
120/600/30.60/20 |
|
Pianka / mata ssąca |
330 600 210 |
330 600 220 |
330 600 310 |
330 600 320 |
|

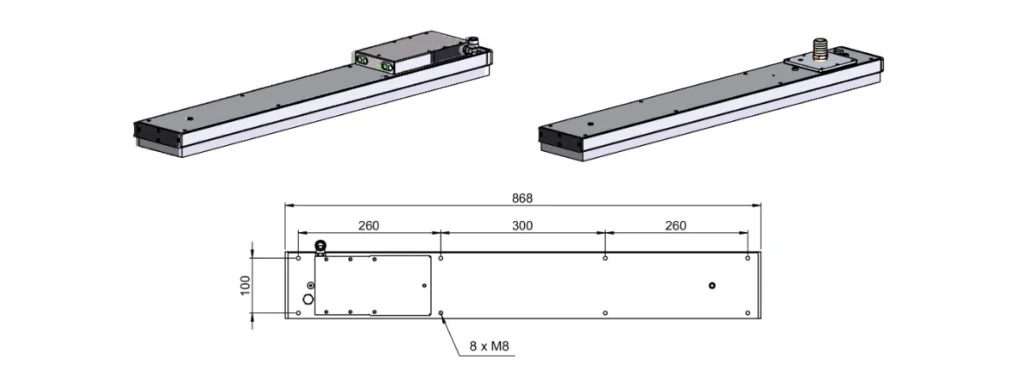

Dane techniczne |
120/850/30.30/20 |
20/850/30.60/20 |
|
Długość (mm) |
868 |
868 |
|
Szerokość (mm) |
121.5 |
121.5 |
|
Wysokość z eżektorami (mm) |
77 |
77 |
|
Wysokość z przyłączem węża (mm) |
99 |
99 |
|
Waga z eżektorami (kg) |
4.2 |
4.2 |
|
Waga z przyłączem węża (kg) |
3.8 |
3.8 |
|
Liczba zaworów |
112 |
56 |
|
Teoretyczna siła podnoszenia (N), cały chwytak zakryty |
||
|
@200mBar |
585 |
506 |
|
@400mBar |
1171 |
1013 |
|
@600mBar |
1757 |
1520 |
|
@800mBar |
2343 |
2026 |
|
Liczba eżektorów w chwytaku |
1 |
1 |
|
Zużycie powietrza (Nl/min przy 6 barach) |
210 |
105 |
|
Pliki STEP 3D |
||
|
Z przyłączem węża (H1) |
||
|
Z eżektorem (EB) |
||
|
Zamówieniowe numery artykułów |
120/850/30.30/20 |
20/850/30.60/20 |
|
-H1 |
310 800 017 |
310 800 018 |
|
-H2 |
310 800 212 |
310 800 213 |
|
-EB |
310 800 012 |
310 800 013 |
|
Numery artykułów części zamiennych |
120/850/30.30/20 |
20/850/30.60/20 |
|
Pianka / mata ssąca |
330 800 310 |
330 800 320 |
|

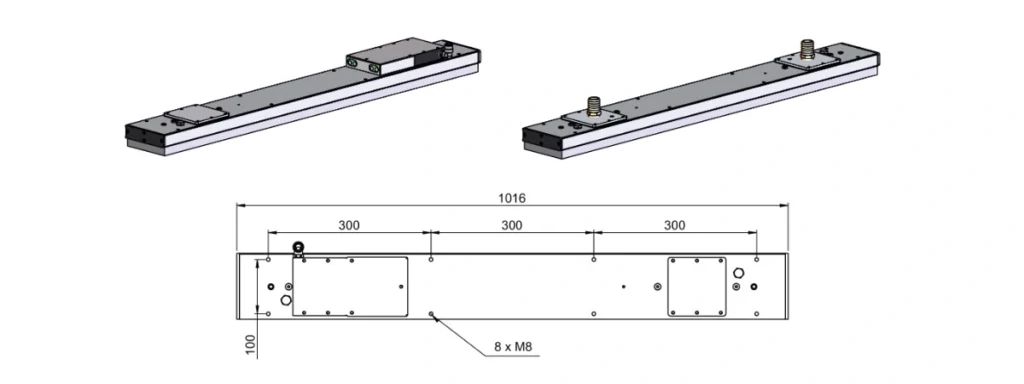

Dane techniczne |
120/1000/30.30/20 |
20/1000/30.60/20 |
|
Długość (mm) |
1016 |
1016 |
|
Szerokość (mm) |
121.5 |
121.5 |
|
Wysokość z eżektorami (mm) |
77 |
77 |
|
Wysokość z przyłączem węża (mm) |
99 |
99 |
|
Waga z eżektorami (kg) |
4.8 |
4.8 |
|
Waga z przyłączem węża (kg) |
4.4 |
4.4 |
|
Liczba zaworów |
132 |
66 |
|
Teoretyczna siła podnoszenia (N), cały chwytak zakryty |
||
|
@200mBar |
690 |
597 |
|
@400mBar |
1380 |
1194 |
|
@600mBar |
2071 |
1791 |
|
@800mBar |
2761 |
2388 |
|
Liczba eżektorów w chwytaku |
1 |
1 |
|
Zużycie powietrza (Nl/min przy 6 barach) |
420 |
210 |
|
Pliki STEP 3D |
||
|
Z przyłączem węża (H1) |
||
|
Z eżektorem (EB) |
||
|
Zamówieniowe numery artykułów |
120/1000/30.30/20 |
20/1000/30.60/20 |
|
-H1 |
311 000 017 |
311 000 018 |
|
-H2 |
311 000 212 |
311 000 213 |
|
-EB |
311 000 012 |
311 000 013 |
|
Numery artykułów części zamiennych |
120/1000/30.30/20 |
20/1000/30.60/20 |
|
Pianka / mata ssąca |
331 000 310 |
331 000 320 |
|

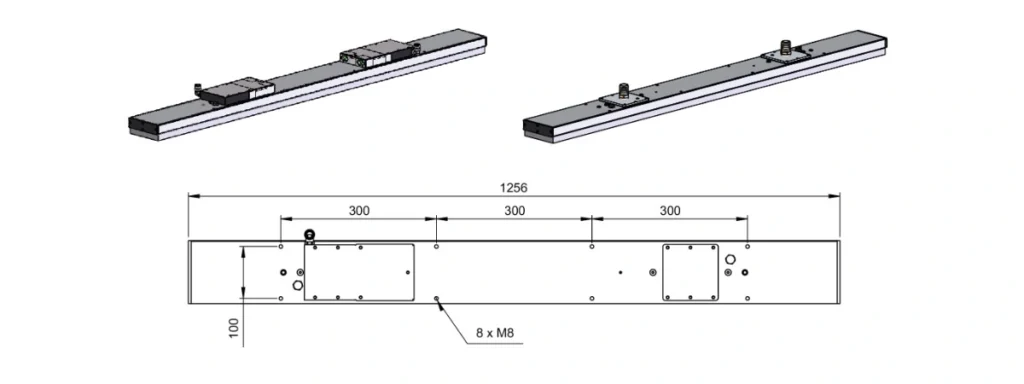

Dane techniczne |
120/1250/20.20/20 |
120/1250/20.40/20 |
120/1250/30.30/20 |
120/1250/30.60/20 |
|
Długość (mm) |
1256 |
1256 |
1256 |
1256 |
|
Szerokość (mm) |
121.5 |
121.5 |
121.5 |
121.5 |
|
Wysokość z eżektorami (mm) |
77 |
77 |
77 |
77 |
|
Wysokość z przyłączem węża (mm) |
99 |
99 |
99 |
99 |
|
Waga z eżektorami (kg) |
5.9 |
5.5 |
5.5 |
5.5 |
|
Waga z przyłączem węża (kg) |
5.1 |
5.1 |
5.1 |
5.1 |
|
Liczba zaworów |
305 |
153 |
164 |
82 |
|
Teoretyczna siła podnoszenia (N), cały chwytak zakryty |
||||
|
@200mBar |
689 |
713 |
857 |
741 |
|
@400mBar |
1379 |
1426 |
1715 |
1483 |
|
@600mBar |
2069 |
2139 |
2573 |
2225 |
|
@800mBar |
2759 |
2285 |
3431 |
2967 |
|
Liczba eżektorów w chwytaku |
2 |
1 |
1 |
1 |
|
Zużycie powietrza (Nl/min przy 6 barach) |
840 |
420 |
420 |
210 |
|
Pliki STEP 3D |
||||
|
Z przyłączem węża (H1) |
||||
|
Z eżektorem (EB) |
||||
|
Zamówieniowe numery artykułów |
120/1250/20.20/20 |
120/1250/20.40/20 |
120/1250/30.30/20 |
120/1250/30.60/20 |
|
-H1 |
311 250 015 |
311 250 016 |
311 250 017 |
311 250 018 |
|
-H2 |
311 250 210 |
311 250 211 |
311 250 212 |
311 250 213 |
|
-EB |
311 250 010 |
311 250 011 |
311 250 012 |
311 250 013 |
|
Numery artykułów części zamiennych |
120/1250/20.20/20 |
120/1250/20.40/20 |
120/1250/30.30/20 |
120/1250/30.60/20 |
|
Pianka / mata ssąca |
331 250 210 |
331 250 220 |
331 250 310 |
331 250 320 |
|

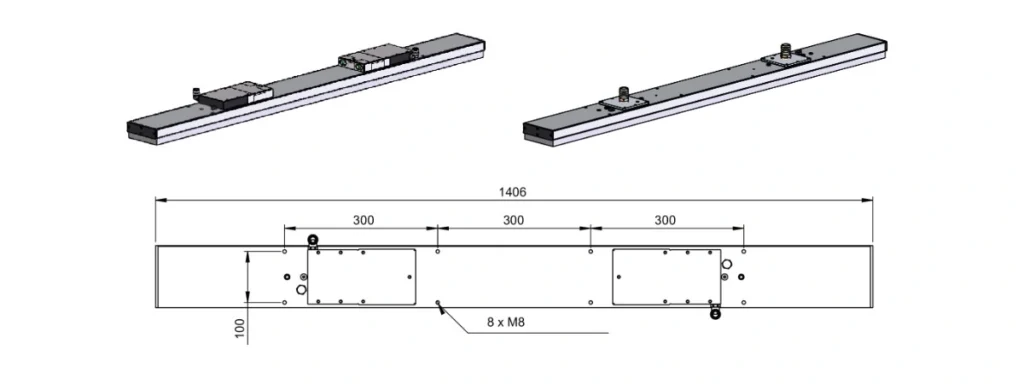

Dane techniczne |
120/1400/30.30/20 |
120/1400/30.60/20 |
|
Długość (mm) |
1406 |
1406 |
|
Szerokość (mm) |
121.5 |
121.5 |
|
Wysokość z eżektorami (mm) |
77 |
77 |
|
Wysokość z przyłączem węża (mm) |
99 |
99 |
|
Waga z eżektorami (kg) |
6.7 |
6.3 |
|
Waga z przyłączem węża (kg) |
5.9 |
5.9 |
|
Liczba zaworów |
184 |
92 |
|
Teoretyczna siła podnoszenia (N), cały chwytak zakryty |
||
|
@200mBar |
962 |
832 |
|
@400mBar |
1924 |
1664 |
|
@600mBar |
2887 |
2497 |
|
@800mBar |
3849 |
3329 |
|
Liczba eżektorów w chwytaku |
2 |
1 |
|
Zużycie powietrza (Nl/min przy 6 barach) |
525 |
315 |
|
Pliki STEP 3D |
||
|
Z przyłączem węża (H1) |
||
|
Z eżektorem (EB) |
||
|
Zamówieniowe numery artykułów |
120/1400/30.30/20 |
120/1400/30.60/20 |
|
-H1 |
311 400 017 |
311 400 018 |
|
-H2 |
311 400 212 |
311 400 213 |
|
-EB |
311 400 012 |
311 400 013 |
|
Numery artykułów części zamiennych |
120/1400/30.30/20 |
120/1400/30.60/20 |
|
Pianka / mata ssąca |
331 400 310 |
331 400 320 |
