Standardowy Moduł o szerokości 120 mm. Standardowe długości wynoszą 45, 60, 90 i 120 mm.

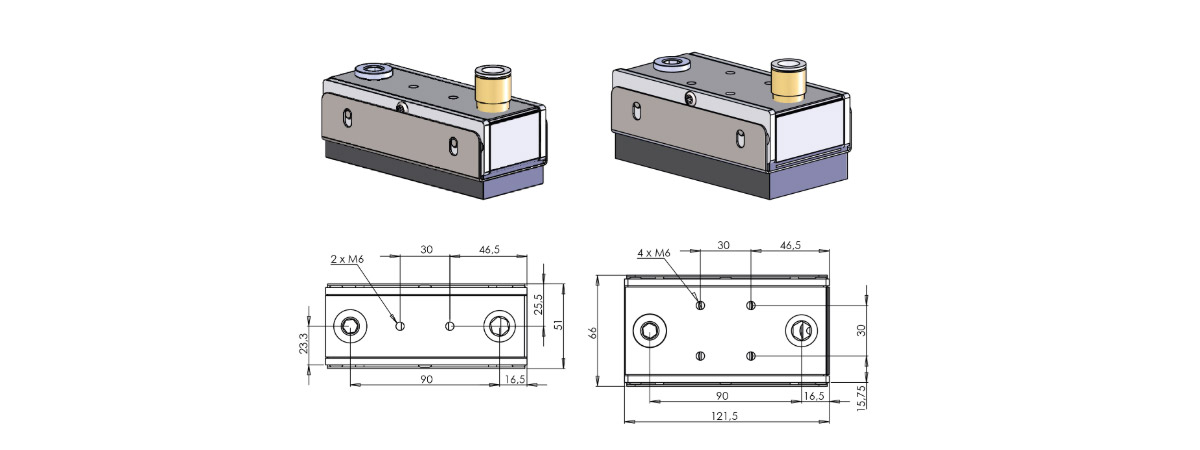

| Dane techniczne | SMS 120/45/20/10 | SMS 120/60/15.20/15 | SMS 120/60/20/15 |
|---|---|---|---|
| Długość (mm) | 51 | 66 | 66 |
| Szerokość (mm) | 121.5 | 121.5 | 121.5 |
| Wysokość z przyłączem węża (mm) | 64 | 64 | 64 |
| Waga z przyłączem węża (kg) | 0.35 | 0.4 | 0.4 |
| Domyślny rozmiar przyłącza węża | złącze wtykowe, 12mm | złącze wtykowe, 12mm | złącze wtykowe, 12mm |
| Liczba zaworów | 12 | 18 | 12 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | |||
| @200mBar | 24 | 18 | 24 |
| @400mBar | 48 | 36 | 48 |
| @600mBar | 73 | 54 | 73 |
| @800mBar | 97 | 72 | 97 |
| Pliki STEP 3D | |||
| Z przyłączem węża |  |
|
|
| Zamówieniowe numery artykułów | SMS 120/45/20/10 | SMS 120/60/15.20/15 | SMS 120/60/20/15 |
| Ze standardowym przyłączem węża | 300 045 210 | 300 060 110 | 300 060 210 |
| Numery artykułów części zamiennych | SMS 120/45/20/10 | SMS 120/60/15.20/15 | SMS 120/60/20/15 |
| Pianka / mata ssąca | 330 045 211 | 330 060 111 | 330 060 211 |
| Uszczelka | 330 045 218 | 330 060 118 | 330 060 218 |
| Płyta nośna zespołu pianki | 320 045 211 | 320 060 111 | 320 060 211 |

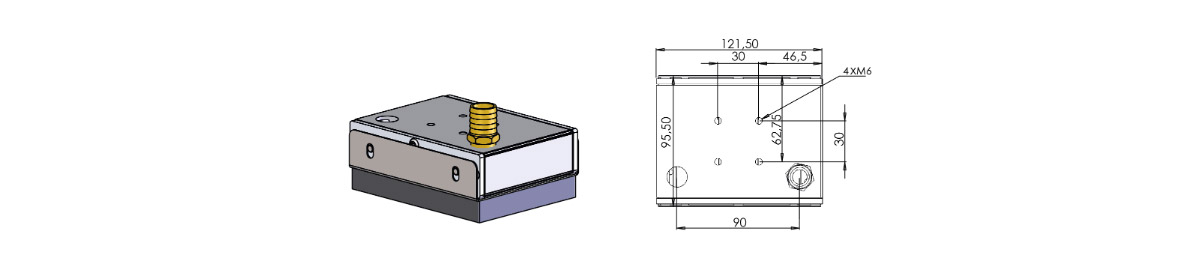

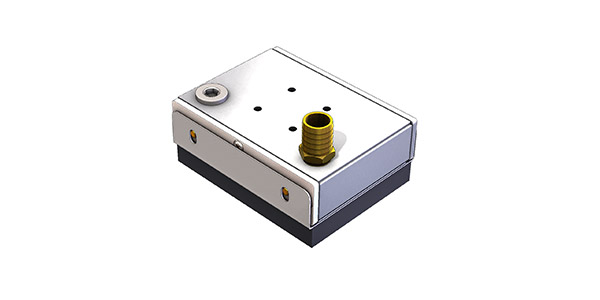

| Dane techniczne | SMS 120/90/15.20/15 | SMS 120/90/20/15 |
|---|---|---|
| Długość (mm) | 96 | 96 |
| Szerokość (mm) | 121.5 | 121.5 |
| Wysokość z przyłączem węża (mm) | 80 | 80 |
| Waga z przyłączem węża (kg) | 0.45 | 0.45 |
| Domyślny rozmiar przyłącza węża | 18mm | 18mm |
| Liczba zaworów | 27 | 24 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | ||
| @200mBar | 54 | 48 |
| @400mBar | 108 | 96 |
| @600mBar | 164 | 146 |
| @800mBar | 219 | 195 |
| Pliki STEP 3D | ||
| Z przyłączem węża | |
|
| Zamówieniowe numery artykułów | SMS 120/90/15.20/15 | SMS 120/90/20/15 |
| Ze standardowym przyłączem węża | 300 090 110 | 300 090 110 |
| Numery artykułów części zamiennych | SMS 120/90/15.20/15 | SMS 120/90/20/15 |
| Pianka / mata ssąca | 330 090 111 | 330 090 111 |
| Uszczelka | 330 090 118 | 330 090 118 |
| Płyta nośna zespołu pianki | 320 090 111 | 320 090 111 |

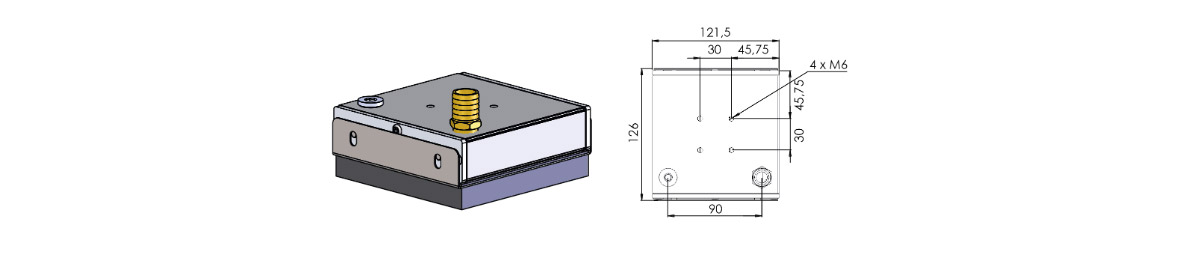

| Dane techniczne | SMS 120/120/15.20/15 | SMS 120/120/20/15 |
|---|---|---|
| Długość (mm) | 126 | 126 |
| Szerokość (mm) | 121.5 | 121.5 |
| Wysokość z przyłączem węża (mm) | 80 | 80 |
| Waga z przyłączem węża (kg) | 0.6 | 0.6 |
| Domyślny rozmiar przyłącza węża | 18mm | 18mm |
| Liczba zaworów | 39 | 30 |
| Teoretyczna siła podnoszenia (N), cały chwytak zakryty | ||
| @200mBar | 79 | 60 |
| @400mBar | 156 | 120 |
| @600mBar | 237 | 182 |
| @800mBar | 316 | 243 |
| Pliki STEP 3D | ||
| Z przyłączem węża | |
|
| Zamówieniowe numery artykułów | SMS 120/120/15.20/15 | SMS 120/120/20/15 |
| Ze standardowym przyłączem węża | 300 120 110 | 300 120 210 |
| Numery artykułów części zamiennych | SMS 120/120/15.20/15 | SMS 120/120/20/15 |
| Pianka / mata ssąca | 330 120 111 | 330 120 111 |
| Uszczelka | 330 120 118 | 330 120 118 |
| Płyta nośna zespołu pianki | 320 120 111 | 320 120 111 |
